Камни в механических часах: зачем они нужны и сколько их должно быть
- Что такое камни в часах
- Как появились камни в часовом деле
- Почему именно рубин
- Как камни работают внутри механизма
- Виды часовых камней
- Сколько камней должно быть в часах
- Больше камней — лучше часы?
- Декоративные камни и маркетинговые уловки
- Натуральные и синтетические камни
- Камни и техническое обслуживание
- Камни как символ часового мастерства
Что такое камни в часах
Когда в описании механических часов встречается фраза "17 камней" или "21 jewel", большинство покупателей представляют что-то похожее на ювелирное украшение. На самом деле речь идет о крошечных шлифованных кристаллах корунда, выполняющих роль подшипников внутри часового механизма. Никакой декоративной функции у большинства из них нет, хотя через прозрачную заднюю крышку они смотрятся эффектно, поблескивая красными точками среди золотистых шестеренок.
Камни в часовом деле представляют собой строго функциональные детали, размер которых сопоставим с булавочной головкой. Диаметр типичного часового камня составляет от 0,5 до 2 миллиметров. Несмотря на миниатюрные размеры, каждый такой кристалл занимает строго определенное место в механизме и выполняет конкретную инженерную задачу. Именно наличие качественных камней в правильных местах отличает надежный долговечный механизм от дешевого калибра, который потребует ремонта через несколько лет активного ношения.
Как появились камни в часовом деле
История часовых камней начинается в 1704 году, когда два часовщика, француз Никола Фацио де Дюйе и англичанин Питер Дебофр, получили британский патент на использование просверленных драгоценных камней в качестве опор для осей часового механизма. Это изобретение стало революционным, поскольку решало одну из главных проблем точных приборов того времени: металл изнашивается о металл, теряет форму и разрушает тончайшие детали механизма.
В первые десятилетия применения камней в часовом деле использовались исключительно натуральные рубины, гранаты и сапфиры. Добыча и обработка природных камней подходящего качества делала такие механизмы невероятно дорогими. Часы с рубиновыми опорами были доступны только аристократии и богатому купечеству. Стандартные карманные часы обходились без камней или имели их минимальное количество, страдая от повышенного износа.
Ситуация кардинально изменилась в 1902 году, когда французский химик Огюст Вернёй разработал промышленный метод выращивания синтетического корунда. Синтетические рубины по твердости и химическим свойствам ничем не отличались от природных аналогов, но их производство обходилось в сотни раз дешевле. Уже к 1920-м годам синтетические камни стали стандартом в часовой промышленности, позволив оснащать ими механизмы любой ценовой категории.
Почему именно рубин
Среди всех природных и синтетических материалов корунд (оксид алюминия, Al₂O₃) оказался идеальным выбором для часовых подшипников по совокупности свойств. По шкале твердости Мооса корунд занимает второе место после алмаза, показывая значение 9. Это означает, что поверхность рубина практически не поддается царапинам от стальных деталей механизма, сохраняя идеальную гладкость на протяжении десятилетий работы.
Гладкость поверхности отшлифованного корунда имеет ключевое значение для снижения коэффициента трения. Металлическая ось, вращающаяся в рубиновом подшипнике, встречает минимальное сопротивление. Это напрямую влияет на точность хода: чем меньше потери энергии на трение, тем стабильнее амплитуда баланса и тем точнее идут часы. Кроме того, корунд химически нейтрален и не вступает в реакции с часовым маслом, сохраняя смазку от преждевременного разложения.
Еще одно важное свойство корунда — способность удерживать часовое масло в нужном месте. Вокруг каждого сквозного камня делается крошечное углубление, которое называют масленкой. Часовое масло благодаря поверхностному натяжению удерживается именно в этой выемке, обеспечивая постоянную смазку в точке контакта. В металлических опорах добиться такого точного удержания масла значительно сложнее.
Как камни работают внутри механизма

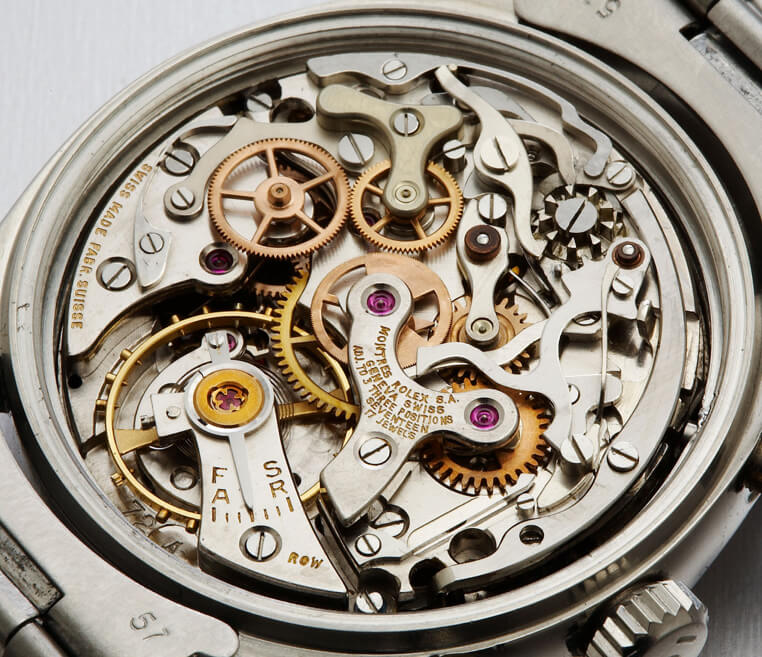

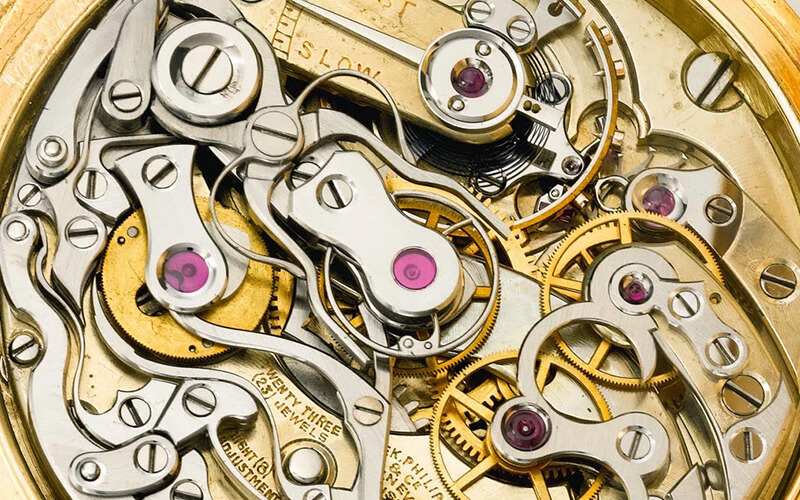

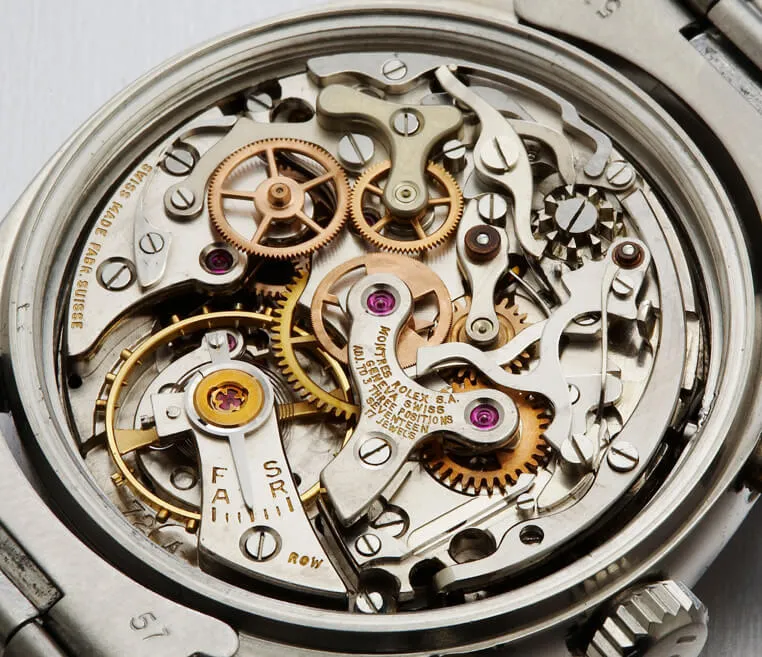

Часовой механизм представляет собой сложную систему, где десятки деталей находятся в непрерывном движении. Основные оси механизма, на которых сидят шестерни, барабан, баланс и другие элементы, совершают тысячи оборотов за сутки. Точки опоры этих осей испытывают колоссальные нагрузки относительно своих микроскопических размеров.
Если бы ось просто вращалась в отверстии металлической платины, контакт металла о металл под постоянной нагрузкой привел бы к быстрому износу. Отверстие разработалось бы, ось начала бы болтаться, точность хода упала. Через несколько лет такой механизм потребовал бы серьезного ремонта с заменой изношенных деталей. Именно здесь на помощь приходит часовой камень: в отверстие платины запрессован рубиновый цилиндр с точно выточенным каналом, и ось вращается уже не в металле, а в практически вечном корундовом подшипнике.
Самая напряженная точка любого механического калибра — ось балансового колеса. Баланс совершает от 21 600 до 36 000 полуколебаний в час (в зависимости от частоты калибра), постоянно меняя направление вращения. Каждое изменение направления создает ударную нагрузку на опоры оси. При частоте 28 800 полуколебаний в час ось баланса испытывает около 691 200 циклов нагрузки каждые сутки. Только корундовые подшипники способны выдержать такой режим работы на протяжении многих лет без видимого износа.
Виды часовых камней

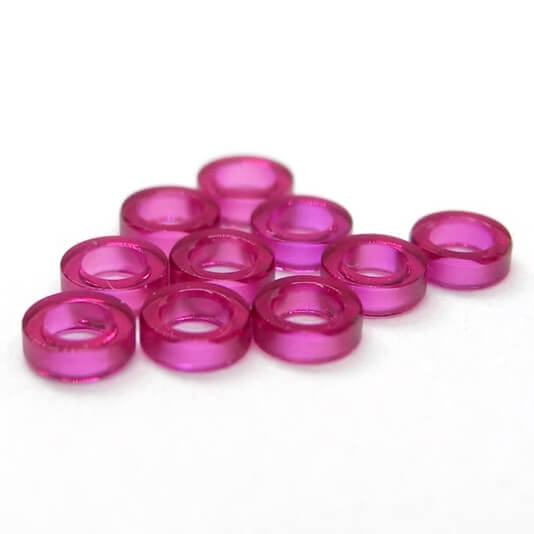

Сквозные камни являются самыми распространенными в любом механизме. Это цилиндрические кристаллы с точно отполированным центральным отверстием, через которое проходит ось шестерни. По бокам сквозного камня делается характерная масленка — углубление в форме воронки, удерживающее каплю часового масла строго в зоне трения. Именно сквозные камни выполняют основную работу подшипников, принимая на себя радиальные нагрузки от вращающихся деталей.
Накладные камни (подпятники) устанавливаются на торцах осей, воспринимая осевые нагрузки, то есть нагрузки вдоль оси. Их устанавливают только на самых нагруженных позициях механизма, прежде всего на оси баланса. В большинстве калибров накладных камней всего два, максимум четыре. Они имеют плоскую или слегка сферическую рабочую поверхность и выглядят иначе, чем сквозные.
Палеты анкерной вилки представляют собой особый тип камней, принципиально отличающийся по форме и назначению. Это прямоугольные призматические кристаллы, закрепленные на плечах анкерной вилки под определенными углами. Они взаимодействуют с зубьями спускового колеса, попеременно задерживая и отпуская его с каждым колебанием баланса. Именно это взаимодействие создает характерный "тик-так" механических часов. Нагрузки на палеты носят ударно-скользящий характер, поэтому требования к твердости и полировке этих камней особенно высоки.
Импульсный камень (эллипс баланса) всего один в любом механизме. Этот миниатюрный кристалл в форме усеченного эллипса закреплен непосредственно на диске баланса. Его задача — принимать импульс от анкерной вилки и передавать его балансовому колесу, поддерживая непрекращающиеся колебания. Импульсный камень работает в режиме постоянных боковых ударов и является одним из наиболее изнашиваемых элементов механизма при недостаточной смазке.
Сколько камней должно быть в часах
Стандартный калибр механических часов без дополнительных усложнений содержит 17 камней. Эта цифра давно стала индустриальным стандартом и соответствует минимально необходимому количеству опор для полноценной работы базового механизма с тремя стрелками (часы, минуты, секунды). Семнадцать камней покрывают все основные точки трения в пятиколесном зубчатом поезде и спусковом механизме.
Калибры с дополнительными функциями закономерно требуют большего количества камней. Наличие быстрой коррекции даты добавляет 2-3 камня. Модуль автоподзавода с реверсивным механизмом требует 4-6 дополнительных опор. Хронографический модуль прибавляет еще 7-12 камней в зависимости от конструкции. Именно поэтому хронографы с автоподзаводом часто имеют 25-30 камней, и это абсолютно оправданное количество, отражающее реальную сложность механизма.
Швейцарский стандарт NIHS 94-10, принятый в 1965 году, четко определяет, какие именно позиции в механизме должны быть оснащены камнями, а какие можно оставить без них. Этот документ до сих пор служит ориентиром для производителей и экспертов отрасли. Согласно стандарту, камни считаются функциональными только при условии их установки в точках с реальными нагрузками. Любые другие камни считаются нефункциональными и не должны включаться в официальный счет при маркировке.
Больше камней — лучше часы?
Логика "чем больше камней, тем лучше механизм" кажется очевидной, но на практике оказывается неверной. Оптимальное количество камней для конкретного калибра строго определено его конструкцией. Добавление лишних камней в места, где они не нужны, не улучшает работу механизма, зато увеличивает его стоимость и сложность сборки.
Это хорошо понимали инженеры золотой эпохи часового производства. Легендарные калибры середины XX века, считающиеся эталоном надежности и точности, содержали стандартные 17-21 камень и работали безупречно. Никакой корреляции между количеством камней сверх необходимого минимума и точностью хода или долговечностью механизма не существует.

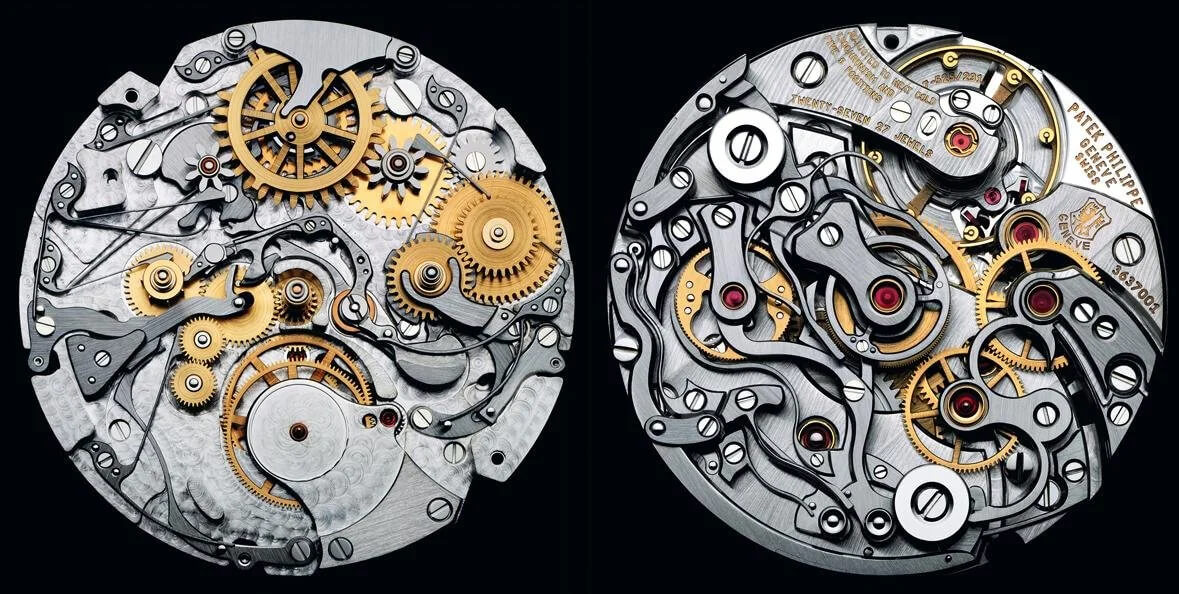

Верхний предел количества камней определяется исключительно сложностью механизма. Исключительно сложные мануфактурные калибры с репетиром, вечным календарем и уравнением времени действительно могут содержать 50, 70 и более камней. Механизм A. Lange & Sohne Zeitwerk Minute Repeater оснащен 93 камнями, и это обосновано невероятной сложностью конструкции с цифровой индикацией часов, минутным репетиром и устройством постоянного усилия. Но такие часы стоят как автомобиль, и количество камней здесь лишь отражает реальную инженерную сложность, а не является маркетинговым ходом.
Декоративные камни и маркетинговые уловки
В XX веке, когда информация о часовых механизмах была менее доступна, некоторые производители активно злоупотребляли неосведомленностью покупателей. На рынке появились часы с числом камней 21, 23, 25, причем часть из них устанавливалась в места, где никакой функциональной нагрузки нет. Камни в таких случаях закрывали заглушки технологических отверстий, украшали платины в декоративных целях или просто добавлялись туда, где можно было обойтись отполированным металлом.
Покупателю сообщали солидное число камней, не объясняя, что значительная их часть не выполняет никакой работы. Это было откровенным введением в заблуждение, поскольку создавало ложное впечатление о высоком качестве и сложности механизма. Именно поэтому швейцарский стандарт 1965 года ввел четкое разграничение между функциональными и нефункциональными камнями, запретив включать последние в официальный счет.
Сегодня эта проблема в значительной мере решена в серьезных брендах, но бюджетные производители иногда прибегают к старым уловкам. Если в часах стоимостью несколько тысяч рублей заявлено 25 или 30 камней без каких-либо дополнительных функций, это повод задуматься о честности производителя. Авторитетные бренды указывают в спецификации только функциональные камни, соответствующие реальной конструкции механизма.
Натуральные и синтетические камни
Современная часовая промышленность практически полностью перешла на синтетический корунд. Это не компромисс ради удешевления, а осознанный выбор лучшего материала. Синтетические рубины, выращенные методом Вернёя или другими промышленными способами, обладают более однородной кристаллической структурой по сравнению с природными аналогами. Это означает предсказуемые и стабильные механические свойства: одинаковая твердость, одинаковая гладкость, одинаковый коэффициент трения в каждом экземпляре.
Натуральные рубины, при всей своей красоте и ценности как ювелирного материала, содержат природные включения, трещины, зоны неоднородности. В часовом деле такие дефекты недопустимы: даже микроскопическая раковина в рабочей поверхности камня-подшипника создает точку концентрации нагрузки и ускоренного износа. Отбор природных камней пригодного качества обходился бы баснословно дорого и создавал бы нестабильность результата.
Примечательно, что красный цвет часовых камней — не эстетический выбор, а следствие технологии. При выращивании корунда для получения характерного красного оттенка в него добавляют небольшое количество оксида хрома. Теоретически часовые подшипники могут быть сделаны из бесцветного корунда (сапфира) или корунда другого цвета, и ряд производителей использует зеленые или синие камни. Красный цвет просто стал стандартом и традицией, который большинство покупателей ассоциирует с качественным механизмом.
Камни и техническое обслуживание
Одно из главных достоинств корундовых подшипников состоит в том, что они практически не изнашиваются при правильном обслуживании. Камни служат весь срок жизни механизма и при плановых ревизиях заменяются крайне редко. Типичная ревизия механических часов каждые 4-6 лет предполагает замену смазки, но не самих камней. Это существенно снижает стоимость обслуживания по сравнению с механизмами на металлических опорах.
Тем не менее камни могут быть повреждены при ударах или падении часов. Несмотря на высокую твердость корунда по шкале Мооса, этот материал остается хрупким. Резкий удар в неблагоприятном направлении способен расколоть камень, особенно тонкий накладной подпятник. После сильного удара или падения часов рекомендуется показать механизм мастеру, даже если внешне часы выглядят нормально и продолжают идти.
Камни также могут загрязниться продуктами разложения часового масла. Масло стареет, теряет вязкость и в конечном счете превращается в абразивный лак, который покрывает рабочие поверхности камней и осей. Именно поэтому своевременная замена масла при плановом обслуживании настолько важна. Без свежей смазки даже идеально твердый рубин не спасает от износа, поскольку трение возрастает многократно, а разложившееся масло добавляет к нему абразивный компонент.
Камни как символ часового мастерства

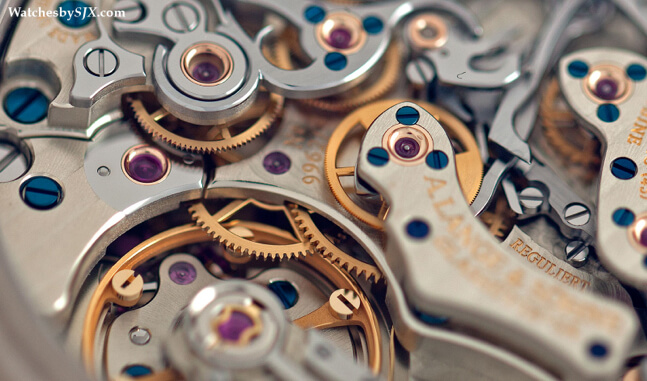

Поблескивающие красные точки сквозь прозрачную крышку механических часов давно стали одним из символов высокого часового мастерства. В этих маленьких кристаллах сосредоточена трехвековая история инженерной мысли, поиска идеального материала для решения фундаментальной задачи точной механики. Без рубиновых подшипников механические часы так и остались бы капризными приборами с коротким ресурсом.
Для покупателя знание о камнях дает практическую ценность при выборе часов. Стандартные 17 камней в часах без лишних функций говорят о честном и грамотном подходе производителя к конструкции. Количество камней выше 21-23 для базового калибра заслуживает пояснения: производитель должен объяснять, какие дополнительные функции обусловили такое число опор. Совпадение между заявленным числом камней и реальной сложностью механизма — хороший признак добросовестного бренда.
Синтетические рубины в часовом деле — один из редких случаев в технике, когда рукотворный материал оказался лучше природного аналога именно там, где это важно. Не красивее, не дороже, не престижнее, а именно функционально лучше. Это честная победа инженерной науки над декоративным предрассудком, и именно такой подход к делу отличает настоящее часовое мастерство от имитации.
